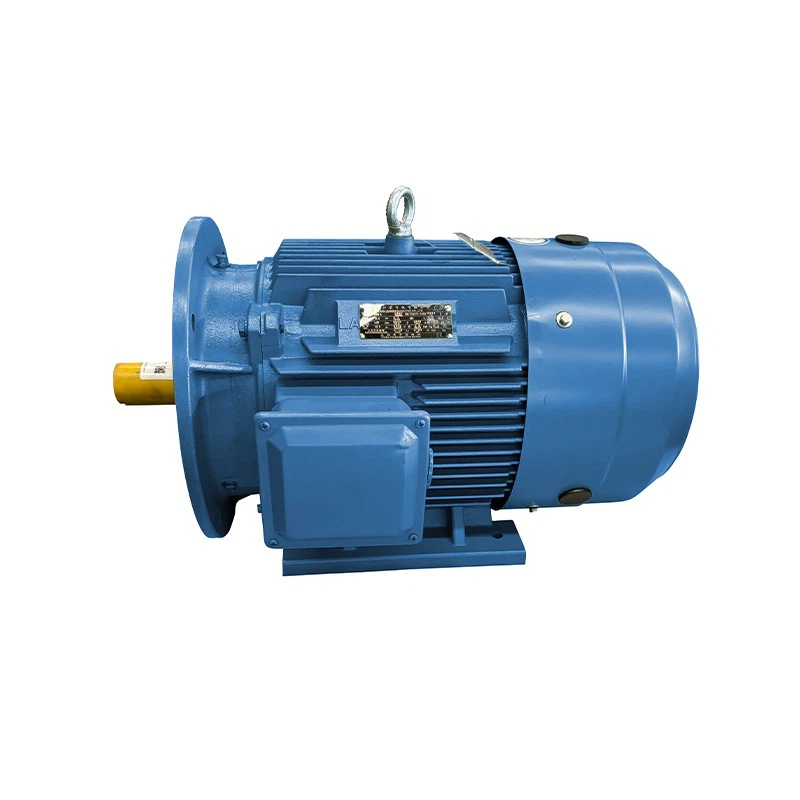

Двигун примусової вентиляції серії IE3

Двигун примусової вентиляції серії IE3 - це двигуни охолодження IC416 для асинхронних двигунів низької напруги. YVF2 і YVF3 є основною серією з функцією двигуна примусової вентиляції. Ці двигуни ми також називаємо двигунами зі змінною частотою обертання, які встановлюються або оновлюються, оптимізовані системи керування двигуном VFD, споживання енергії обладнання може бути зменшено до 70%. Тому все більше і більше кінцевих користувачів у Китаї та за кордоном вважають цю серію двигунами першими на довгострокову перспективу.

Послати повідомлення

Опис

Технічні параметри

Короткий вступ

Двигун із змінною частотою – використовується в особливих випадках із перетворювачами частоти, він відрізняється від двигуна YE3 TEFC тим, що додає потужний вентилятор охолодження. Причому живлення цього вентилятора надходить від окремого джерела живлення і не підключається від основного двигуна. Функція потужного вентилятора охолодження полягає в тому, щоб забезпечити охолодження двигуна на низьких обертах.

forced ventilation motor shaft extension forced ventilation motor case forced ventilation motor terminal box

Технологія регулювання швидкості зі змінною частотою широко визнана як у країні, так і на міжнародному рівні як найбільш широко використовуване, ефективне та ідеальне рішення для електропередач у світі, що представляє напрямок розвитку електричної трансмісії завдяки чудовим характеристикам регулювання швидкості, значному ефекту енергозбереження, і широке застосування в різних галузях економіки. Він відіграє вирішальну роль у покращенні якості продукції, економії енергії, зменшенні споживання та підвищенні економічної ефективності підприємства.

forced ventilation motor silicon forced ventilation motor rotor

Ось одна діаграма двигуна змінного струму низької напруги для порівняння двигуна YE3 TEFC і двигуна примусової вентиляції серії IE3.

немає	Тип	Двигун YE3 TEFC	Двигун примусової вентиляції серії IE3
1	Двигун з короткозамкненим ротором	так	так
2	Модель	YE2/YE3/YE4/YE5	YVF2/YVF3
3	Частота	50 Гц/60 Гц	Фіксовані 50 Гц/60 Гц із діапазоном 3 Гц ~ 100 Гц
4	Спосіб охолодження	ІК411	IC416
5	Функція охолодження	TEFC, автономне охолодження	TEFV, примусова вентиляція з окремим двигуном вентилятора
6	Клас захисту	IP54/IP55	IP54/IP55
7	Ізоляція	F/H	F/H
8	Клемна коробка	1	2
9	Ефективність	IE3/IE4/IE5	Вищий ККД при однаковій потужності порівняно з двигуном з фіксованою частотою
10	Розмір		Додаткові розміри позначені даними L у таблиці нижче

Зі все більш широким застосуванням перетворювачів частоти в промисловому контролі використання двигунів примусової вентиляції серії IE3 також стає все більш і більш поширеним. Можна сказати, що через перевагу двигунів із змінною частотою над звичайними двигунами в регулюванні частоти ми можемо легко побачити наявність двигунів із змінною частотою скрізь, де використовуються перетворювачі частоти.

Асинхронний двигун зі змінною швидкістю відповідає китайському стандарту GB755-2008 Обертові електричні машини – рейтинг і продуктивність, що дорівнює IEC60034-1:2004.

Технічні параметри

Серія	YVF2, YVF3
код HS	8501520090 (750 Вт＜P Менше або дорівнює 75 кВт); 8501530090 (P > 75 кВт)
Розмір рами	H80~H355
Діапазон потужності (кВт)	0.55–355
Частота (Гц)	50/60, 3-100 Гц
Напруга (В)	220/380/400/415/440
швидкість	3000 об/хв/1500 об/хв/1000 об/хв/750 об/хв/600 об/хв
Корпус	IP55/IP54
Охолодження	IC416/TEFV
Робочий обов'язок	S1,S6,S9
Монтаж	Ніжка-IMB3/IM1001; фланець-IMB5/IM3001; лицьова сторона-IMB14/IM3601; вертикальний-IMV1/IM3011; фланець: IMB35/IM2001;
